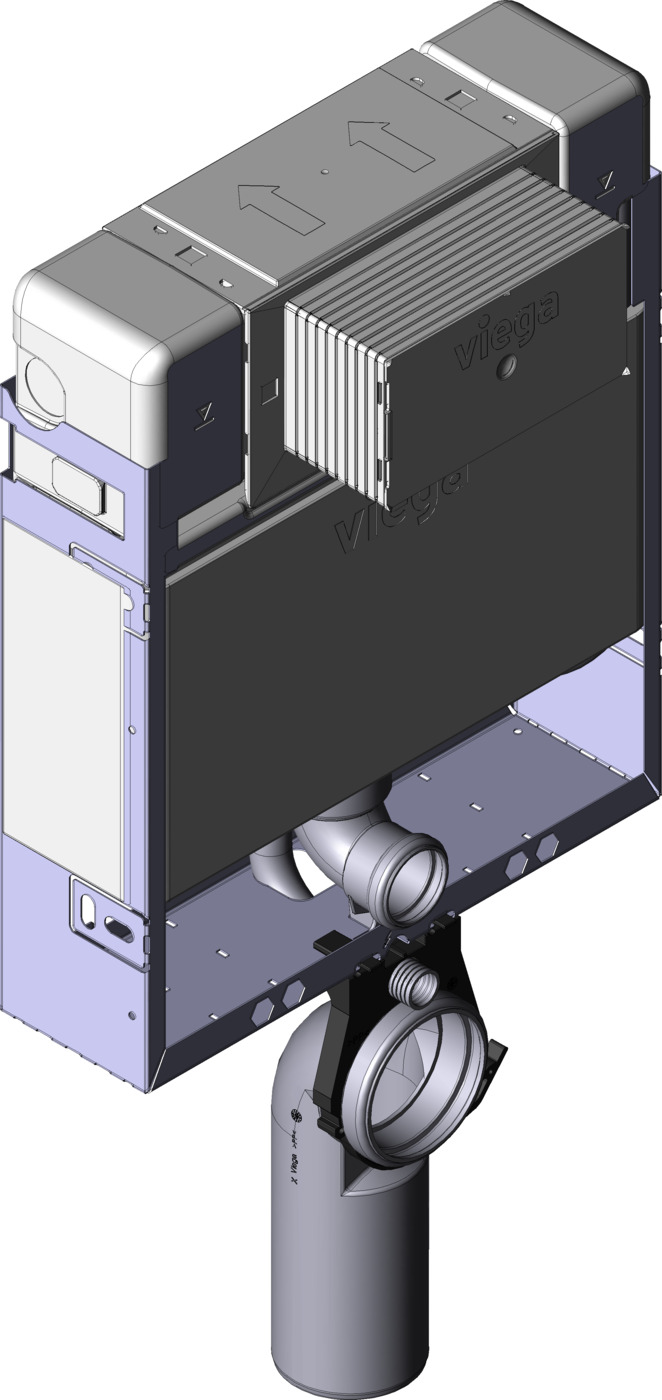

Modulo WC Prevista Pure - Modello 8518

Modulo WC Prevista Pure

820 mm
con attacco WC con doccetta
  • per: muratura
  • acciaio
  • compatibile con tutte le placche di comando WC per Prevista, azionamento risciacquo frontale o dall'alto, sistema di risciacquo totale/parziale

Fornitura

Telaio zincato, cassetta di risciacquo 3L da incasso, riduttore di flusso di risciacquo, guaina per attacco WC con doccetta, set di allacciamento WC, materiale di fissaggio per modulo e sanitario, protezione da spruzzi d'acqua, attacco acqua R½ posteriore, curva di allacciamento WC DN90 di PP, manicotto eccentrico DN90/100

Dati tecnici

Risciacquo parziale preimpostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 2–4 l
Quantità di risciacquo totale preimpostata da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 3,5–7,5 l
Carico max. 400 kg
sbalzo max. 700 mm

Avvertenza

Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.

Modello 8518

Articoli

h conf. articolo Quantità
820 1 824 167

File CAD

  • Usa il tasto sinistro del mouse per ruotare
  • Usa il tasto destro del mouse per spostare
  • Usa la rotellina del mouse per zoomare
  • Usa un dito per ruotare
  • Usa due dita per spostare
  • Pizzica per zoomare

(Effettuare una selezione)

h dimensione file Scarica articolo
820 2 MB Scarica 824 167

Certificati

Certificato Certificato Paese
Lingua
NIZP Hygiene certificate
 B.BK.60110.1618.2025 Polonia
polacco 		Scarica



Download

Istruzioni

Prevista Pure WC block with shower WC connection 820 mm

Description of the product and of the function as well as instructions for the assembly.
dimensione file: 8 MB
tipo file: PDF
Download
