Viega Smartpress
Il sistema

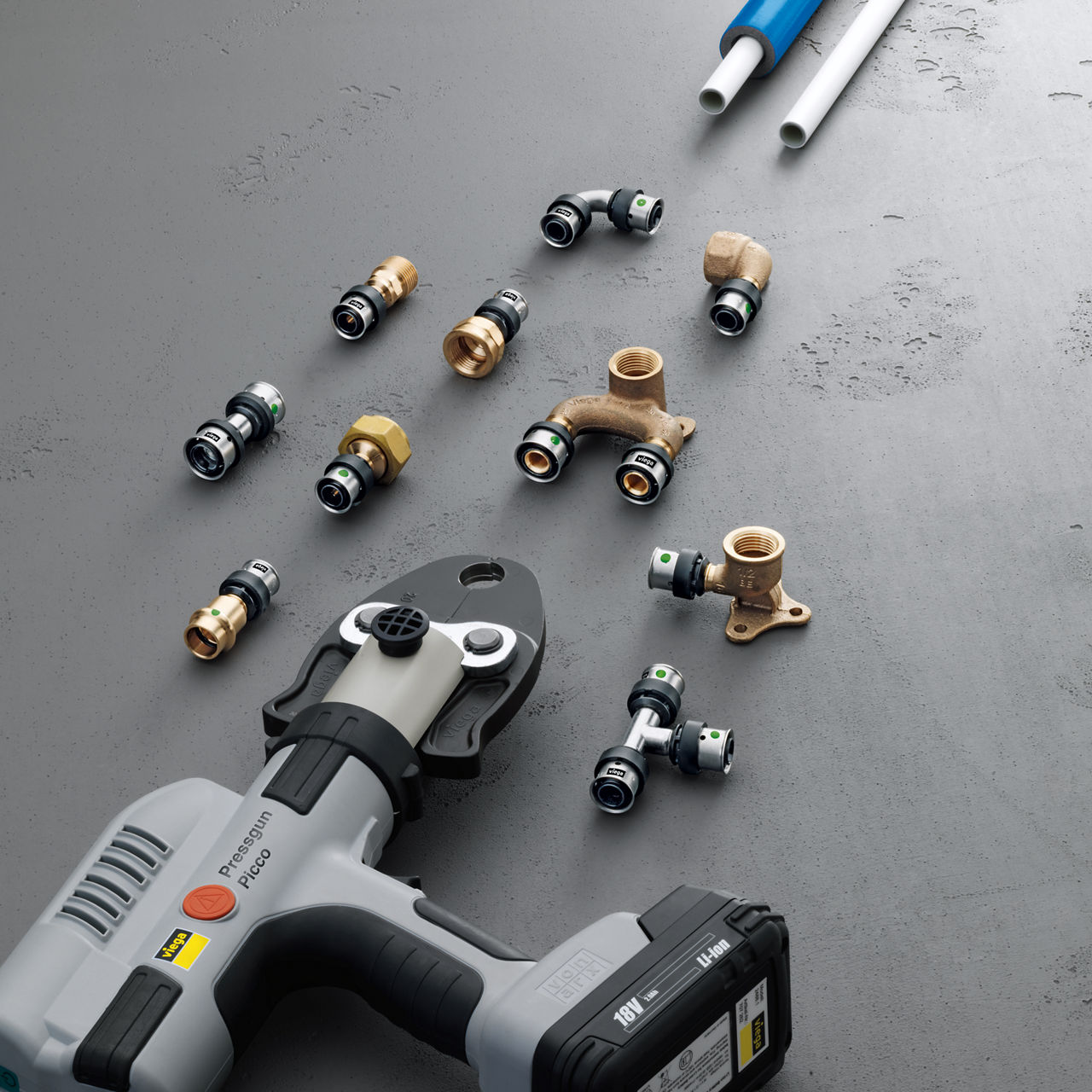

Smart, di nome e di fatto. Viega Smartpress è un sistema innovativo di tubi polimerici e raccordi a pressare di acciaio inossidabile e bronzo della massima qualità in termini di materiali, ottimizzazione del flusso e velocità di installazione. Con sezioni di passaggio efficienti e supporti privi di o-ring, i raccordi sono pensati per ridurre al minimo le perdite di carico e non necessitano di calibratura. Inoltre sono dotati del dispositivo di sicurezza SC-Contur che rileva giunzioni non pressate già durante il riempimento dell’impianto per la prova di tenuta. Tutti i raccordi Viega Smartpress sono ottimizzati per favorire il flusso dell’acqua potabile. La differenza di prestazioni tra Viega Smartpress e un raccordo non ottimizzato è evidente, grazie all’assenza di restringimenti di sezione dovuti al supporto interno con o-ring, di superfici con asperità e di secchi cambi di direzione. In questo modo il dimensionamento può essere ottimizzato già in fase di progettazione con un notevole risparmio economico.
Nella pratica, Viega Smartpress offre non solo la massima qualità, ma allo stesso tempo coniuga i vantaggi di un sistema con tubazioni metalliche con quelli di un sistema multistrato – per le migliori caratteristiche idrauliche possibili e un’installazione rapida, sicura e pratica.
I vantaggi progettuali
Tutte le principali norme di installazione del settore idrotermosanitario, che si tratti di acqua potabile, antincendio o impianti gas, pongono l’accento sull’importanza della corretta valutazione delle perdite di carico, specialmente per le accidentalità (raccordi, valvole e apparecchi in genere). Sottovalutare questo aspetto significa alterare le prestazioni dell’impianto, con ovvi problemi dal punto di vista funzionale, ma anche generare dei rischi per la sicurezza degli utilizzatori finali.
Coefficienti K
Il coefficiente K rappresenta un parametro indicatore delle perdite di carico accidentali proprie di un raccordo. Questo coefficiente, rilevato a mezzo di specifiche prove di laboratorio predefinite dalla UNI TS 11589, è necessario per calcolare la perdita di pressione che l’acqua subisce durante l’attraversamento di una qualsiasi accidentalità. Maggiore è tale coefficiente, maggiore sarà la perdita di pressione e viceversa - a parità di condizioni di contorno (portata e velocità).
La UNI 9182, ovvero la norma di installazione degli impianti sanitari in Italia, indica al progettista di adottare in sede di calcolo i coefficienti K reali dichiarati dal produttore. Questo aspetto è di fondamentale importanza per assicurare che il funzionamento dell’impianto corrisponda a quanto calcolato. Installare raccordi con coefficienti K superiori rispetto a quelli considerati nel progetto comporta un sottodimensionamento dell’impianto che, quindi, non può assicurare le prestazioni minime in termini di pressione. Al contrario, l'installazione di raccordi con coefficienti K inferiori rispetto al progetto è causa di evidenti sovradimensionamenti che possono risultare dannosi per la salute dell’utente finale.
E' quindi di fondamentale importanza affidarsi a produttori che rendono noti tali coefficienti, privilegiando la scelta di raccordi con ridotti valori specialmente nel caso di sistemi multistrato che storicamente presentano un’ampia variabilità di questi valori.
Operare con raccordi dotati di minime perdite di pressione si traduce, in fase di calcolo, in una riduzione dei diametri della rete di distribuzione e questo aspetto influisce poitivamente sui costi del materiale (tubi, raccordi, isolamento, valvole, staffaggi).
In sintesi
- Sezioni di passaggio ottimizzate – ridotte perdite di carico, dimensionamento razionale, limitazione dei volumi di acqua e dei rischi batteriologici nelle installazioni di acqua potabile.
- Raccordi di acciaio inossidabile e bronzo di elevata qualità – materiali conformi al D.M. 174/2004 per gli impianti di acqua potabile.
- Tutti i raccordi collaudati in fabbrica a secco e confezionati in apposite buste sigillate – nessun rischio di proliferazione batterica prima dell’installazione negli impianti di acqua potabile.
- Raccordi dotati del dispositivo di sicurezza SC-Contur – possibilità di collaudo a secco, nessun rischio di proliferazione batterica prima dell’avviamento degli impianti di acqua potabile.
- Ampio assortimento di raccordi nelle dimensioni da 16 a 63 mm – inclusi i raccordi necessari per i collegamenti in serie e ad anello.
Coefficiente K di una curva Viega Smartpress
Comparazione tra coefficienti K della curva a 90° Viega Smrtpress e dei gomiti a 90° di un sistema multistrato diffuso nel mercato
Comparazione tra coefficienti K dei raccordi a T Viega Smartpress e di un sistema multistrato diffuso nel mercato; il valore indicato è riferito al T in derivazione.
Un esempio applicativo
Considerato un impianto sanitario di una struttura alberghiera con oltre 120 camere e relativi servizi annessi (lavanderia, cucina, bagni di servizio e zona benessere), le differenze tra Viega Smartpress e un altro sistema multistrato risultano ancora più evidenti. Il grafico sotto riportato evidenzia la diversa distribuzione dei diametri, conseguenza dei dimensionamenti effettuati a parità di condizioni (portate e pressioni in erogazione).
L’impiego di diametri inferiori significa, in termini pratici, anche un’ottimizzazione per il lavoro dell’installatore. L’adozione di diametri ridotti si traduce in una più facile movimentazione del materiale (più leggero e pratico grazie alla fornitura in rotolo) e consente di velocizzare la posa grazie all’assenza dei manicotti di giunzione tipici delle misure fornite in verga e alla possibilità di adottare tubi già forniti isolati dal produttore. L’impiego di diametri ridotti rimane, comunque paradossalmente, la motivazione meno rilevante per scegliere un sistema di installazione a ridotta accidentalità. Impianti dimensionati tenendo in considerazione le perdite di carico sono impianti che, indirettamente, risultano avere significativi riduzioni del volume di acqua contenuta, riducendo quindi i rischi di proliferazione di batteri, quali ad esempio il batterio della Legionella. Con diametri inferiori, infatti, si riducono le zone potenzialmente ad acqua stagnante che rappresentano l’habitat ideale di questi batteri in quanto favorevoli alla formazione del biofilm interno.
Ovviamente questo aspetto positivo è ulteriormente favorito dalla geometria dei raccordi: laddove il coefficiente K è elevato, è naturale che la geometria del raccordo stesso non sia favorevole al flusso (es. con raggi di curvatura ridotti o eccessivi restringimenti di sezione), e che quindi presenti delle zone interne di stagnazione che non possono essere ricambiate con regolarità.
Il dimensionamento con Viega Smartpress assicura un maggiore impiego di diametri ridotti, con vantaggi in termini di costi di approvigionamento.
Distribuzione dei volumi d'acqua rispetto ai diametri utilizzati.
I vantaggi installativi
Tutti i raccordi Viega Smartpress di dimensioni comprese tra 16 e 63 mm sono privi di o-ring. Un chiaro vantaggio in fase di installazione.
Infatti, ciò rende superflua la calibratura dei tubi, altrimenti necessaria per evitare il danneggiamento o trascinamento della guarnizione in fase di inserimento. L’installazione risulta così più rapida e sicura.
Tutti i raccordi Viega Smartpress sono dotati del dispositivo di sicurezza certificato funzionante da DWGW SC-Contur, che rende immediatamente riconoscibili, in modo affidabile e anche nel caso di collaudo a secco, i raccordi inavvertitamente non pressati.
Tubi Viega Samrtpress: il perfetto equilibrio tra stabilità e flessibilità
I tubi Viega Smartpress offrono la massima stabilità nella forma e allo stesso tempo un’elevata flessibilità. Nelle dimensioni fino a 32 mm la tubazione è disponibile in rotoli e può essere curvata facilmente con ridotti raggi di curvatura, adattando la posa in modo ottimale al contesto di installazione. I tubi Viega Smartpress sono disponibili nelle dimensioni da 16 a 63 mm.
Maggiori informazioni su figure chiave per impianti di acqua potabile, dove l'igiene è al primo posto
In sintesi
- Maggiore portata d’acqua a parità di diametro, rispetto alla maggioranza dei raccordi multistrato presenti sul mercato.
- Sezioni di passaggio ottimizzate – impiego di diametri ridotti e riduzione delle zone di stagnazione interna.
- Raccordi autocalibranti – installazione veloce in sole tre fasi (taglio, inserimento e pressatura) – risparmio di tempo fino al 30%.
- Raccordi privi di o-ring interno - nessun rischio di danneggiamento e di perdita.
- Raccordi dotati del dispositivo di sicurezza certificato funzionante da DVGW SC-Contur – visualizzazione immediata dei raccordi accidentalmente non pressati.
- Raccordi di acciaio inossidabile e bronzo – materiali di elevata qualità.
- Possibilità di posa in serie o ad anello grazie a T disassati e gomiti doppi, per favorire la circolazione dell’acqua limitandone quindi la stagnazione.
- Ampio assortimento di raccordi nelle dimensioni da 16 a 63 mm.
